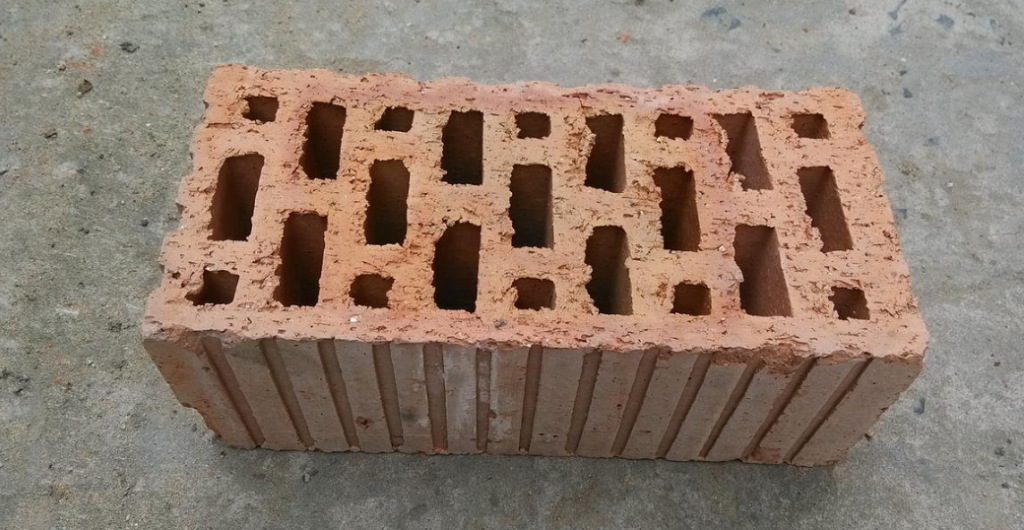

環(huán)保磚的制作方式往往有采用通過彩磚模具澆筑成型或者采用燒結(jié)的方式來進(jìn)行制作，下面要講述的這款磚就是采用燒結(jié)的方式制作成型，在制作燒結(jié)多孔磚其用料上極為環(huán)保。

燒結(jié)多孔磚所使用的原料大多采用粘土、頁巖、煤矸石、粉煤灰為主要原料經(jīng)焙燒而成，主要用于承重部位的多孔磚。燒結(jié)多孔磚也有因其外觀較為美觀的經(jīng)燒焙而成用于清水墻或者帶有裝飾面的多孔磚。



燒結(jié)多孔磚與普通的燒結(jié)磚有所不同，普通燒結(jié)磚有自重大、體積小、生產(chǎn)能耗高、施工效率低等缺點(diǎn)，用燒結(jié)多孔磚和燒結(jié)空心磚代替燒結(jié)普通磚，可使建筑物自重減輕30%左右，節(jié)約粘土20%～30%，節(jié)省燃料10%～20%，墻體施工功效提高40%，并改善磚的隔熱隔聲性能。通常在相同的熱工性能要求下，用空心磚砌筑的墻體厚度比用實(shí)心磚砌筑的墻體減薄半磚左右，所以推廣使用多孔磚和空心磚是加快我國墻體材料改革，促進(jìn)墻體材料工業(yè)技術(shù)進(jìn)步的重要措施之一。

其燒結(jié)多孔磚的質(zhì)量等級(jí)主要根據(jù)抗壓強(qiáng)度分為MU30、MU25、MU20、MU15、MU10五個(gè)強(qiáng)度等級(jí)，強(qiáng)度和抗風(fēng)性能合格磚，根據(jù)尺寸偏差、外觀質(zhì)量、孔型及孔洞排列、泛霜、石灰爆裂分為優(yōu)等品、一等品和合格品三個(gè)質(zhì)量等級(jí)。如何去辨別燒結(jié)多孔磚的質(zhì)量，可以從外觀上去辨別，質(zhì)量優(yōu)等的燒結(jié)多孔磚一條面和頂面的顏色都需一致、裂紋上大面上深入孔壁15mm以上寬度方向及其延伸到條面、頂面的長度在60mm之間，條面的水平裂紋在80mm之間，雜質(zhì)在磚面上造成的凸出高度不大于3mm的燒結(jié)多孔磚為優(yōu)等品;而一等品的水泥模具預(yù)制件在顏色上基本一致裂紋條面的長度在80mm，延伸到頂面的長度在100mm之間雜質(zhì)凸起高度不大于4mm;而合格品的燒結(jié)多孔磚在表面顏色上么有較大的要求，裂紋延伸條面長度在100mm之間，延伸頂面的在120mm之間，雜質(zhì)在磚面造成的凸出高度不大于5mm。通過以上三種數(shù)據(jù)可以得出如何通過磚表面外觀來判定磚面的優(yōu)劣程度。



我國現(xiàn)在實(shí)行低碳節(jié)能為主題，運(yùn)輸過程中磚面的堆放都有一定的規(guī)定，磚面在市場銷售量也極高。所以采用燒結(jié)多孔磚在無論是在市政基礎(chǔ)建設(shè)上還是基礎(chǔ)民房建設(shè)上都極為實(shí)用。
